OFM-12-DP可实现多路激光光程差的精确匹配和相位调制，有效解决高功率窄线宽激光器由于光谱展宽导致相干特性变差，相干长度变短，光程难以精确匹配的问题。
OFM-12-DP集成了12个独立的通道，具有光延时和相位调制功能。每个通道允许调整不同激光束的光程和相位。该设计在每个通道中集成了可调光延时线以及电光相位调制器，可用于宽延时调整范围和高精度相位控制。

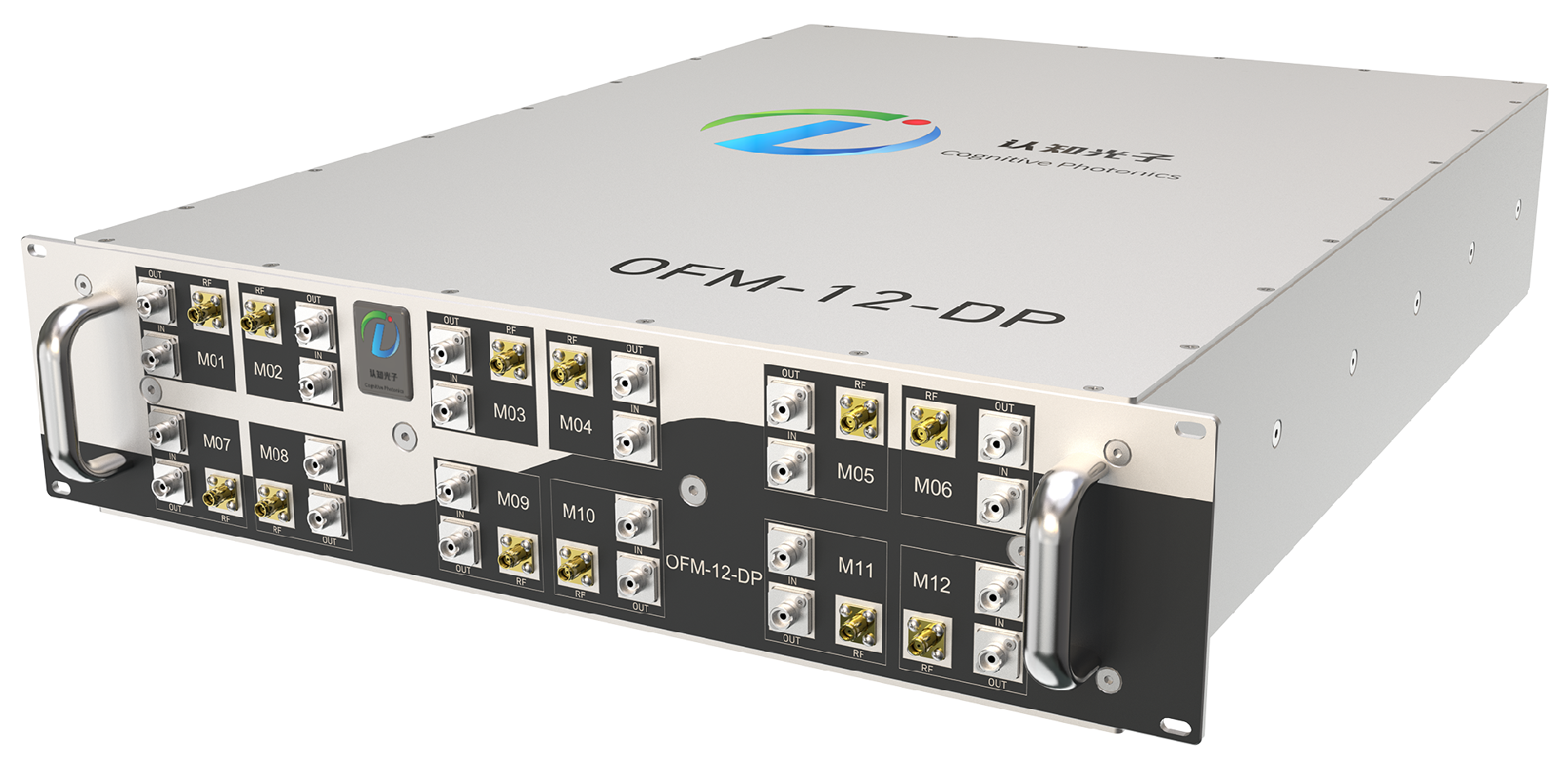

图1 12路激光延时/相位调制器阵列产品外观
12路激光延时/相位调制器阵列 OFM-12-DP
1. 相干合成：用于激光阵列光路的光程差匹配和相位控制；
2. 激光相控阵：用于激光阵列的动态光束整形和大气湍流补偿；
3. 激光雷达：实现多光束扫描的时序同步与波束赋形；
光纤传感：通过相位检测技术，增强分布式声学/温度传感性能。
产品型号 | OFM-12-DP |
光学特性 | |
激光波长（nm） | 1064±2 |
插入损耗（dB） | ≤6 |
偏振消光比（dB） | >18（快轴截止） |
最大输入功率（mW） | 300 |
延迟精度(ps) | 0.05 |
延迟范围（ps） | 0~330 |
光学接口 | |
输入光纤规格 | PM980 |
输入光纤接口 | FC/APC |
输入光纤长度（m） | 1 |
输出光纤规格 | PM980 |
输出光纤接口 | FC/APC |
输出光纤长度（m） | 1 |
电学特性 | |
相位调制半波电压 Vp（V） | ≤2.5 @ 50kHz; |
相位调制带宽（MHz） | ≥200 |
回波损耗（dB） | ≤-10 |
阻抗（Ω） | 50 |
环境适应性 | |
工作环境 | -40-+85℃，<90%RH，可加固满足特种环境 |
存储环境 | -40-+85℃，<90%RH，可加固满足特种环境 |
