NLA-20-04型窄线宽保偏光纤放大器阵列是新一代低噪声光纤放大系统的核心组件，采用光机电一体化集成设计，集成了四路独立的高性能保偏光纤放大器通道。该模块实现了单通道20W的功率输出，同时保持M2<1.1的优质光束质量和>20dB的偏振消光比，且保证极低的相位噪声和频谱展宽，为后续激光功率的进一步放大提供了优质输入。

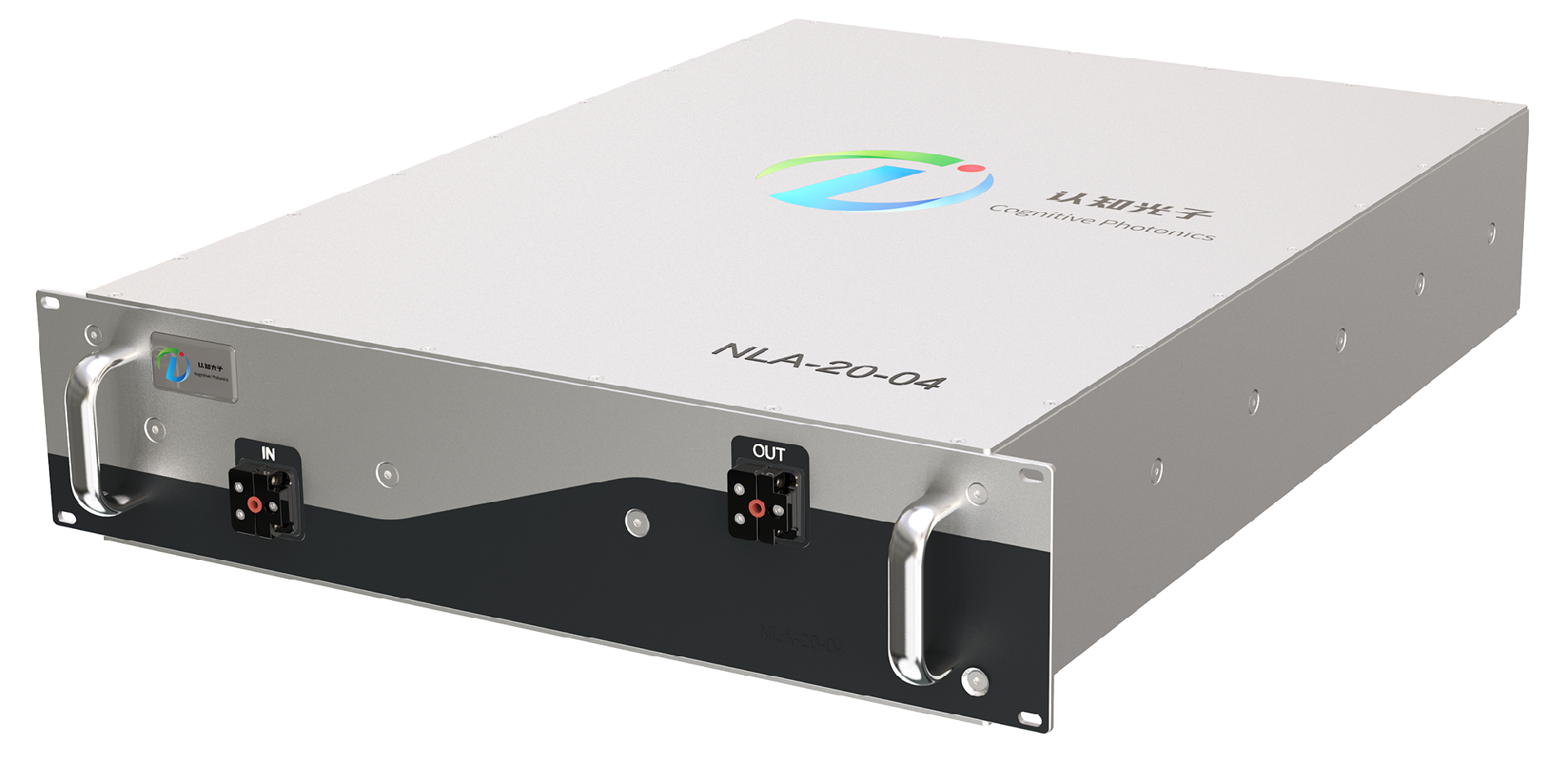

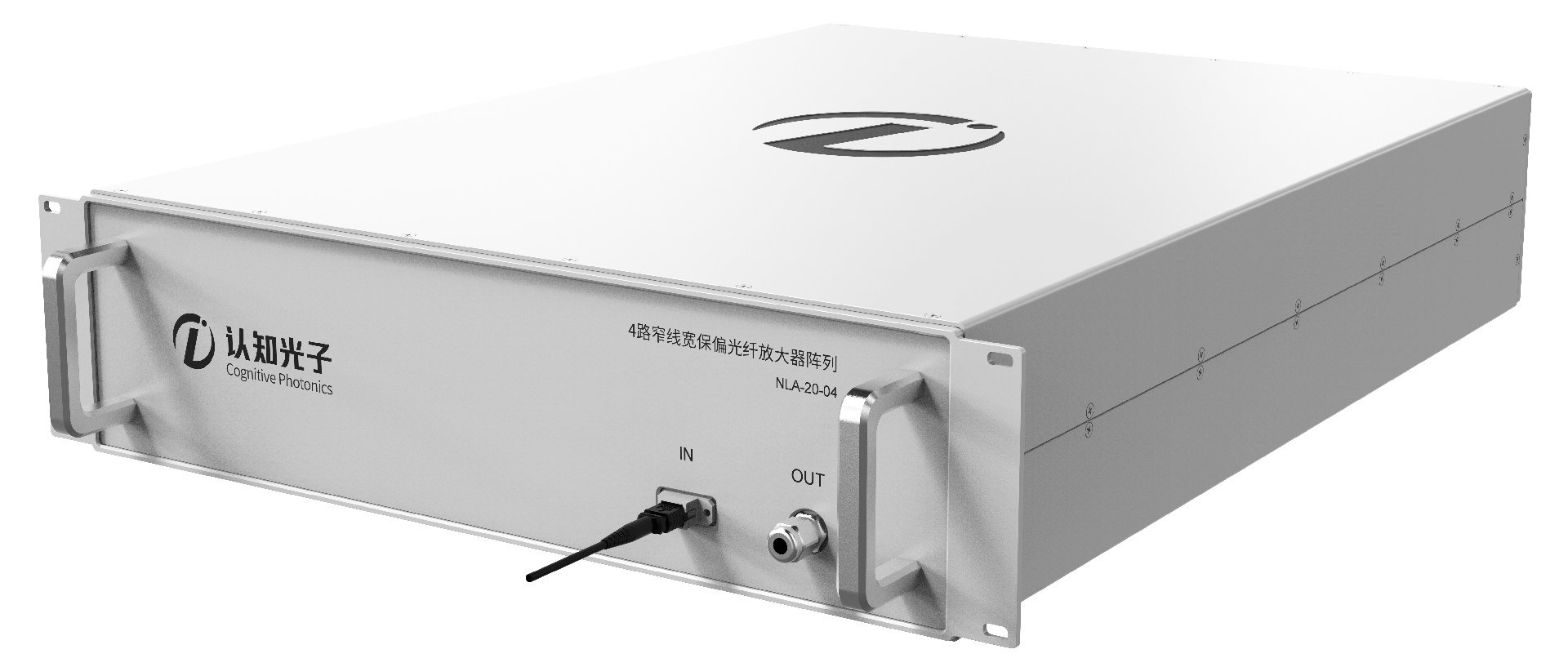

图1 4路20瓦窄线宽保偏光纤放大器外形

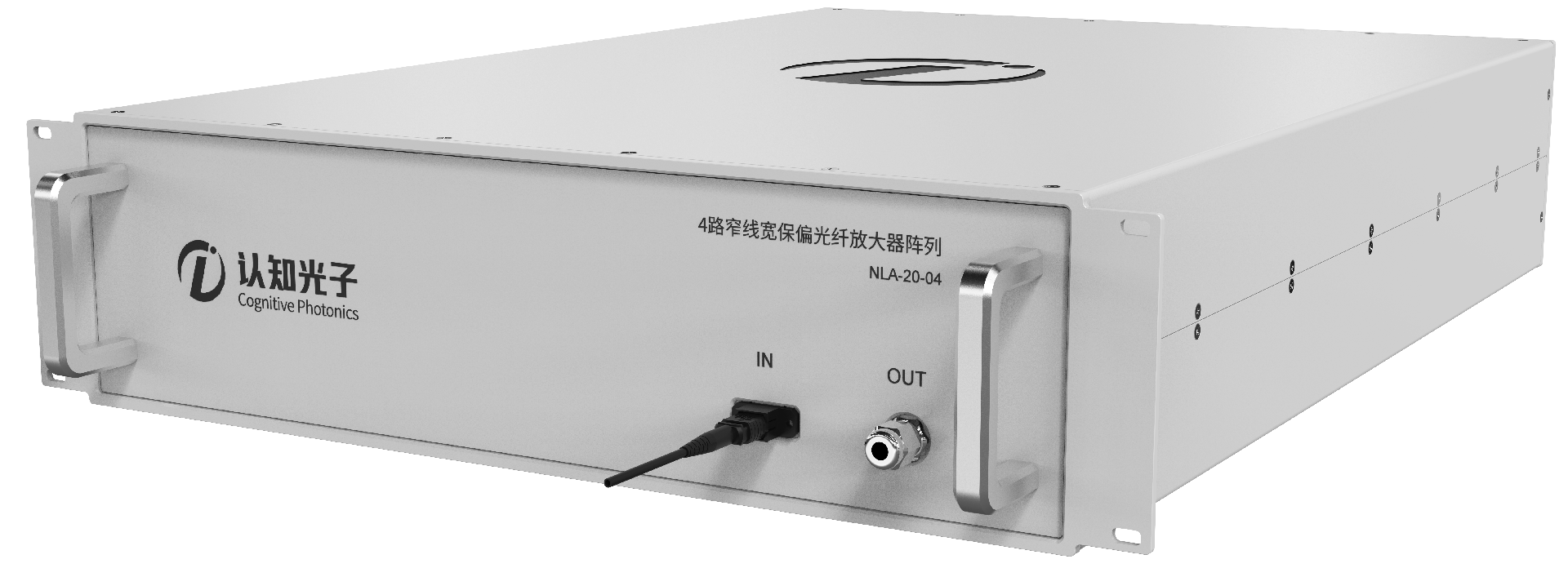

4路窄线宽保偏光纤放大器阵列 PRA-20-04
1. 高能激光合成系统
· 相控阵激光雷达波前控制
· 光谱/相干合成系统的预放大级
· 多通道光束合成路由网络
2. 智能感知领域
· 自动驾驶多线束激光雷达光源
· 激光通信MIMO系统的功率增强
3. 特种工业应用
· 高精度激光加工功率分配系统
· 分布式光纤传感网络节点
· 空间光通信地面站中继
产品型号 | NLA-20-04 |
光学特性 | |
输入激光功率（mW） | >5 |
最大输出功率（W） | 20（单通道） |
功率调节范围（%） | 10-100 |
偏振消光比（dB） | >20（快轴截止） |
激光波长（nm） | 1064±2 |
光束质量（M2） | <1.1 |
激光线宽(GHz) | 10~100可调 |
光学输出 | |
输入光纤接口 | FC/APC |
输入光纤规格 | PM980 |
输出光纤规格 | PLMA-GDF-10/125-M |
输出光纤接口 | 裸纤 |
尾纤长度（m） | 1 |
电学特性 | |
输入电压（V） | AC220或DC24 |
通讯方式 | RS485 |
环境适应性 | |
工作环境 | -5-+45℃，<90%RH，可加固满足特种环境 |
存储环境 | -20-+45℃，<90%RH，可加固满足特种环境 |
